Induktivität
13/01/14 18:32
1. Auswertung der Versuche vom 10.01.
2. Übung 6: Aufgabe 7 -> Einführung des Begriffs Induktivität
3. Übung 6: Aufgabe 8 -> Energie im magnetischen Feld einer Spule
4. Übung 6: Aufgabe 9 -> Analogien E-Feld/B-Feld (Hausaufgabe)
![LukasT](files/lukast.jpg)
Smart: 13-01-14
Selbstinduktion
10/01/14 19:44
1. Einführung des Effekts Selbstinduktion durch 3 Versuche zu Spannungsspitzen

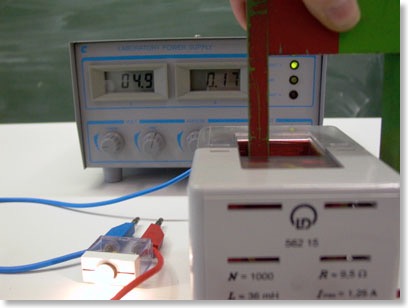

Versuch 1: Helligkeitsschwankungen des Glühlämpchens (6 V, 3 W; Netzspannung 2,5 V); Raum abdunkeln.
![Selbstinduktion1](files/selbstinduktion1.jpg)

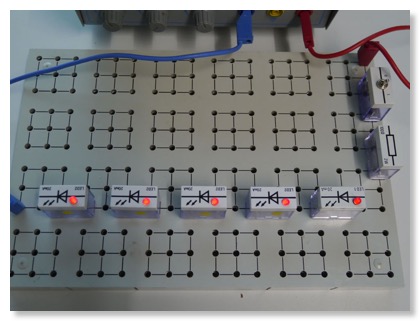

Versuch 2: LED-Schaltung

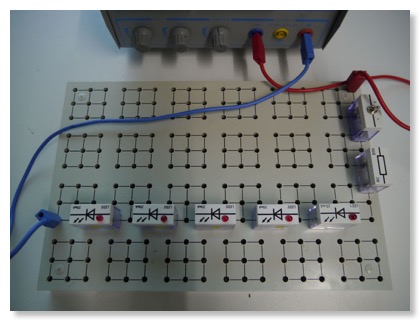

– 5 LEDs zusammen mit einem 100 Ohm-Widerstand in Reihe geschaltet leuchten bei ca. 9 V Spannung (Netzgerät)

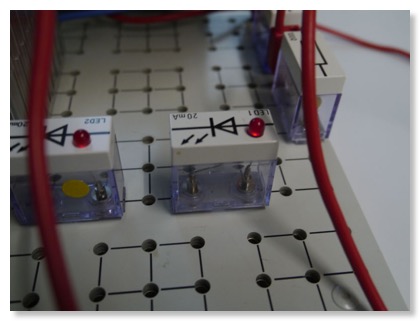

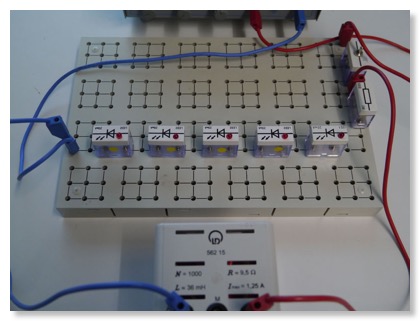

– In Sperrrichtung geschaltet und die Spannung auf 1 V herunter geregelt und eine Spule (N = 1000) parallel zu Widerstand und LEDs geschaltet: Beim Ausschalten (mit eingebautem Schalter!) leuchten die LEDs kurz auf.
![InduktionLED1](files/induktionled1.jpg)
![InduktionLED2](files/induktionled2.jpg)
![InduktionLED3](files/induktionled3.jpg)
![InduktionLED4](files/induktionled4.jpg)
Versuch 3: Glimmlampe
Netzspannung 10 V; die Glimmlampe leuchtet nicht.
![SelbstinduktionA](files/selbstinduktiona.jpg)

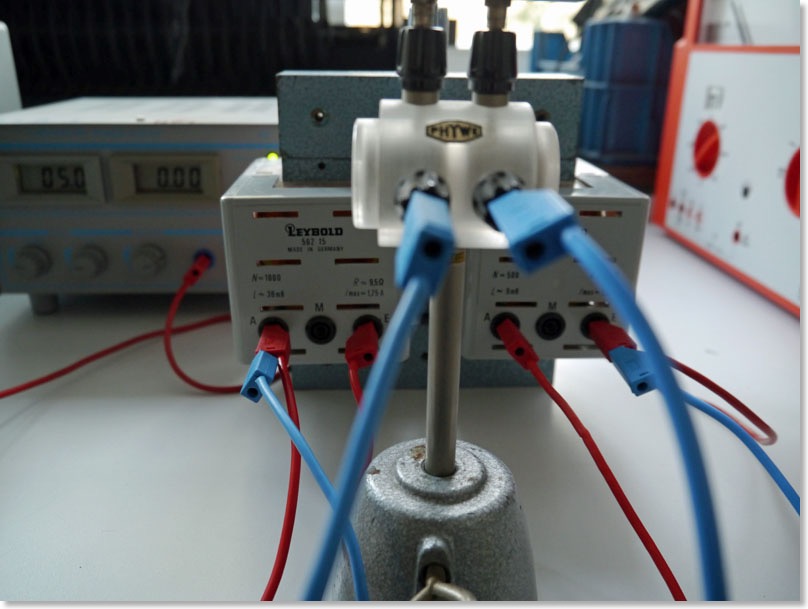

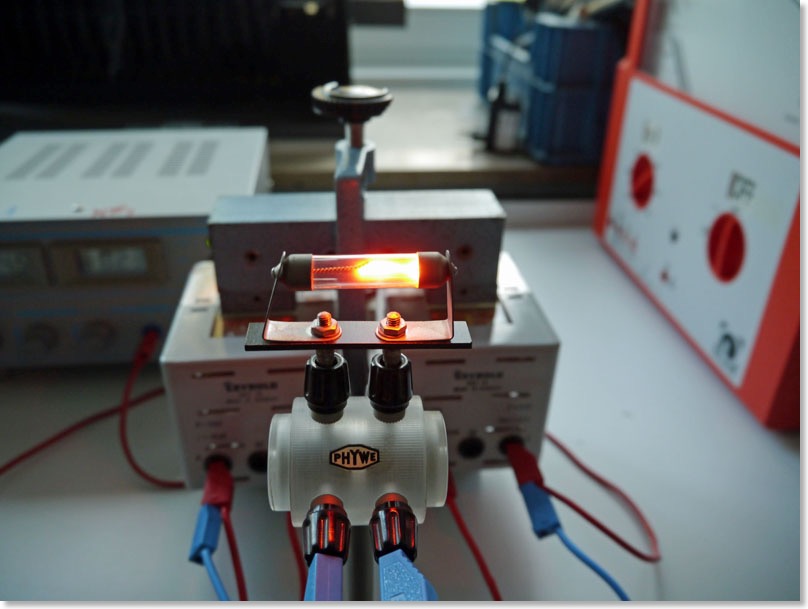

Beim Ausschalten des in den Stromkreis eingebauten Schalters (!) leuchtet die Glimmlampe kurz auf (Zündspannung ca. 100 V); das negative Glimmlicht liegt auf der Seite des Pluspols des Netzgeräts!
![SelbstinduktionB](files/selbstinduktionb.jpg)

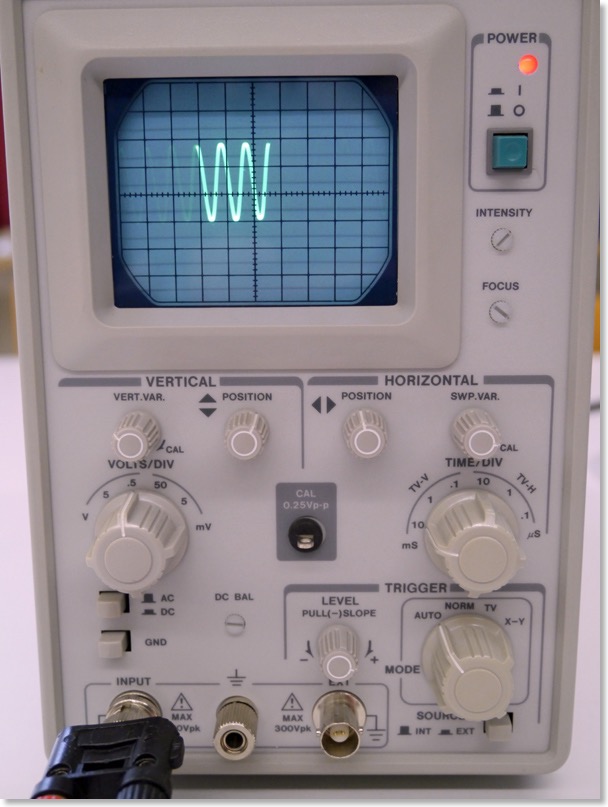

2. Messung schneller Spannungsänderungen: Einführung in die Handhabung des Oszilloskops
![Oszilloskop2](files/oszilloskop2.jpg)
3. Selbstinduktion

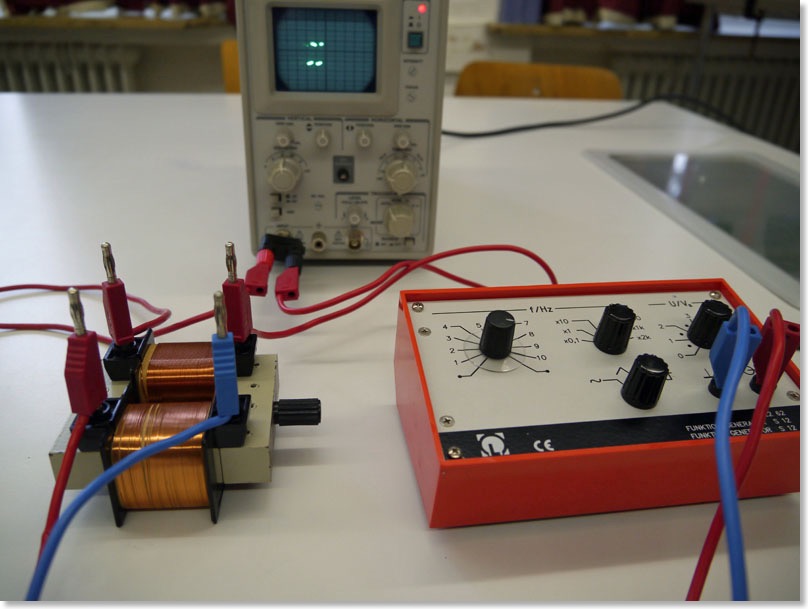

Versuch 1: Rechteckspannung (Ein- und Ausschalten in einer durch den Funktionsgenerator vorgegebenen Frequenz, z. B. 1000 Hz)
![Oszi-Trafoprinzip](files/oszi-trafoprinzip.jpg)
Versuch 2: Veränderung der Rechteckspannung durch Selbstinduktion

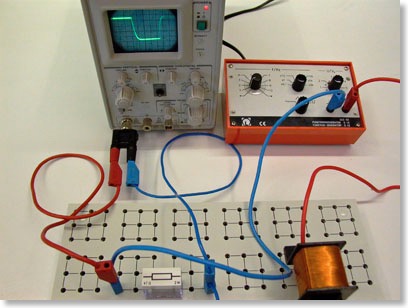

a) ohne Eisenkern
![Selbstinduktion3](files/selbstinduktion3.jpg)

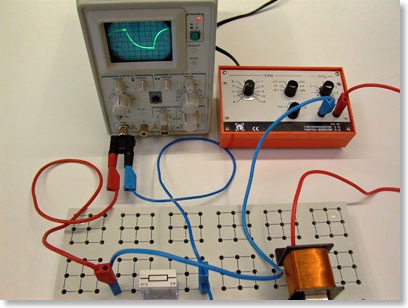

b) mit Eisenkern
![Selbstinduktion4](files/selbstinduktion4.jpg)
![Tizian](files/tizian.jpg)
Smart: 10-01-14
